1.用途特点

1.1主要用途及使用范围

链条扭曲量检查仪是一种专门用于测量链条在扭转载荷下变形量的精密设备，其核心用途是评估链条的扭转刚度、疲劳寿命及结构稳定性，确保链条在实际应用中能够承受设计要求的扭转载荷而不发生过度变形或断裂。

①链条性能评估

通过测量链条在特定扭矩下的扭曲角度或变形量，判断其扭转刚度是否符合标准。例如，自行车链条在骑行过程中会承受频繁的扭转载荷，若扭曲量过大，可能导致传动效率下降或断裂风险增加。

②疲劳寿命测试

模拟链条在长期循环扭转载荷下的使用情况，记录其扭曲量随循环次数的变化，预测链条的疲劳寿命。这对于工业链条（如输送机链条）的可靠性验证至关重要。

③质量控制与研发

在生产过程中，通过抽检链条的扭曲量，确保产品一致性；在研发阶段，对比不同材料或结构的链条性能，优化设计参数。

④行业标准符合性验证

部分行业（如汽车、航空航天）对链条的扭转性能有严格标准，该设备可验证链条是否满足相关规范。

1.2产品特点

①高精度测量系统

采用高分辨率扭矩传感器和角度编码器，可精确捕捉微小扭曲变形（如0.01°级精度）。

部分设备配备激光位移传感器或应变片，进一步降低测量误差。

②动态与静态测试模式

静态测试：施加恒定扭矩，测量链条的瞬时扭曲量，适用于刚度评估。

动态测试：模拟实际工况中的循环载荷，记录扭曲量随时间或循环次数的变化，用于疲劳分析。

③多参数可调

扭矩范围：覆盖从低扭矩（如1N·m）到高扭矩（如1000N·m以上）的广泛需求。

加载速度：可调节扭矩施加速率，模拟不同使用场景（如急加速或匀速运行）。

测试角度：支持360°无限制旋转测试，适应大变形链条的检测。

④自动化与数据记录

配备计算机控制系统，可自动完成测试流程（如加载、保持、卸载）。

实时显示扭矩-角度曲线，并生成测试报告（含最大扭曲量、弹性模量等参数）。

数据存储与导出功能，支持后续分析或质量追溯。

⑤安全与保护设计

过载保护：当扭矩超过设定值时，自动停止加载并报警，防止设备或链条损坏。

限位保护：限制旋转角度范围，避免链条过度扭曲导致断裂。

紧急停止按钮：操作人员可随时中断测试。

⑥模块化与适应性

夹具可更换：根据链条规格（如链节宽度、节距）调整夹具，兼容多种型号。

环境模拟：部分设备配备温控箱或湿度控制装置，模拟极端使用条件。

1.3应用场景

自行车链条：测试骑行中链条的扭曲量，优化链节设计以减少能量损失。

汽车发动机链条：验证正时链条在高温高扭矩下的稳定性，防止跳齿导致发动机故障。

工业输送链：评估链条在重载条件下的扭转疲劳寿命，减少停机维护成本。

航空航天链条：检测高精度链条的微小变形，确保飞行器控制系统的可靠性。

2.技术参数

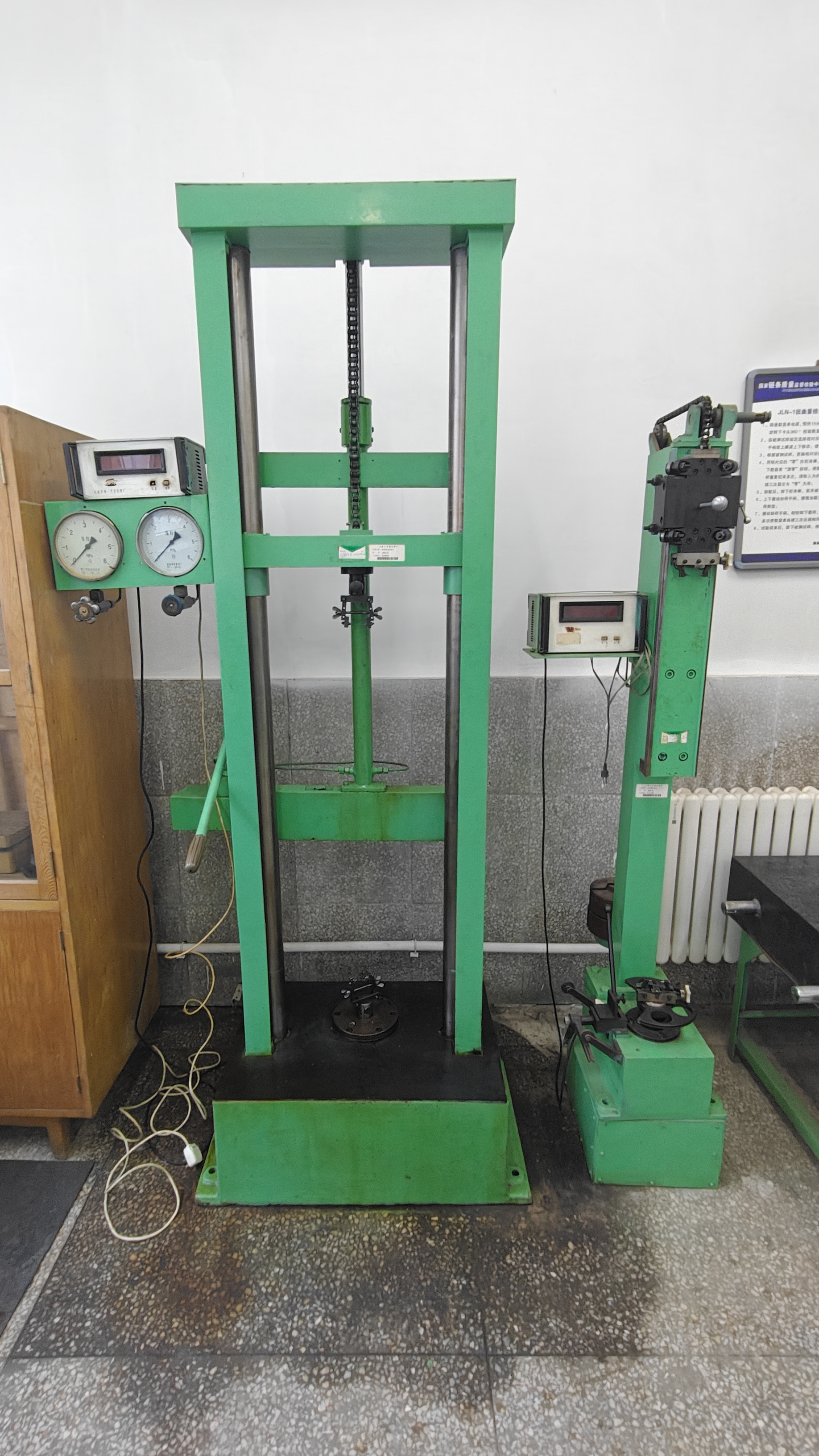

照片

3.设备检定

出厂编号：JLN-01；

校准结论：合格；

校准周期：12个月；

计量检定机构授权证书号： (国)法计(2022)01005号

4.使用说明

略。

5.操作规程

略。
