1.用途特点

1.1主要用途及使用范围

①材料研究与科学试验

FALCON 501CF 可用于材料科学、冶金学、机械工程等领域的实验室研究，测试微小精密零件的硬度（如刀刃、牙科材料）、表面硬化层硬度、有效硬化层深度，以及镀层的表面硬度。其微载荷能力（低至 10gf）尤其适合薄片材料（厚度可薄至 3μm）和细线材的硬度测试。

②工业质量控制

在金属加工与制造业中，FALCON 501CF 广泛应用于航空航天、汽车制造、刀具模具、轴承齿轮等行业，用于检测焊缝、镀层、渗氮/渗碳层的硬度梯度，以及细小精密零件的成品检验。其高精度测量能力可确保产品符合质量标准。

③电子与半导体产业

FALCON 501CF 可测试芯片、晶圆、导电镀层等微型电子元件的硬度，确保其可靠性和耐久性。其微压痕特性（压痕极小）可避免对试样外观和使用性能的影响。

④珠宝与钟表业

FALCON 501CF 满足贵金属、宝石及精密微小零件的无损或微损检测需求，确保材料硬度的准确性。

1.2产品特点

①多载荷测试能力

FALCON 501CF 支持显微维氏、宏观维氏、努氏和小载荷布氏硬度测试，试验力范围覆盖 10gf 至 2kgf，可适应不同材料的测试需求。其闭环力传感器控制系统确保试验力的精确施加，力值稳定性优于 ±0.3%。

②高精度测量系统

光学变焦与高清摄像：配备 600 万像素全彩高清摄像头和光学变焦系统，可清晰捕捉压痕形态，测量分辨率达压痕对角线 0.01μm，硬度值重复性 ≤±0.5%。

激光辅助自动聚焦：秒级完成对焦，消除人工调焦误差，尤其适合曲面或不规则样品检测。

智能图像分析算法：自动识别压痕边缘，减少人为读数误差，提升测试一致性。

②自动化与智能化操作

全触控交互平台：10 寸彩色液晶触控屏支持自定义测试流程、多参数联用分析及数据趋势可视化，界面简洁直观。

IMPRESSIONS™硬度测试系统：包含文件存储、测试程序设置、图像缩放、自动对焦、上下限设置、硬度值转换、系统设置和远程控制等功能，支持阵列测试（CHD/Nht/Rht）及多种保证测试结果再现性的应用。

电动加载系统：通过高精度力值传感器实时反馈并调整加载过程，确保力值稳定性。

③模块化与扩展性

多压头与物镜兼容：支持维氏、努氏压头及多种物镜的快速更换，满足不同测试需求。

外接设备支持：可外接能谱仪或金相显微镜，实现多参数联用分析，提升检测能力。

④坚固耐用与人性化设计

防震防损伤外壳：采用 ABS 材料外壳，保护内部精密部件，适应恶劣环境。

模块化控制器：核心控制器完全集成在一个芯片上，无机械移动部件，防尘且易于更换。

双位控制系统：允许超快速的预定位，滚轮微调系统通过脉冲信号精确微调聚焦位置。

⑤数据管理与报告生成

多接口支持：支持 USB/WiFi/蓝牙接口，可连接 PC 端软件进行数据管理、统计分析及报告生成。

阵列测试功能：支持批量测试，提高检测效率。

2.技术参数

技术指标

1.硬度标尺：维氏(显微，宏观)，努氏；

2.加载系统：力传感器、力反馈控制、闭环系统；

3.载荷范围： 5g——1kg；

4.电动转塔：六工位：双压头工位，四物镜工位；

5.光学系统：高清5MPx视频系统；

6.物镜： 10x, 50x；

7.电脑系统：高品质嵌入式系统控制器，内冒INTEL 处理器，MS Windows操作 系统，无需易配电脑，15寸彩色工业触换屏，自动和手动测量；

8.测试教荷： 5gf, 10gf, 15gf, 20gf， 25gf, 50gf, 100gf, 200gr， 300gf， 500gf, lkgf；

9.手动工作台尺寸：面积100m 100m,行程25mmx 25mm；

10.压头：符合1S0 / ASTM标准维氏压头；

11.标准硬度块：符台ISO / ASTM标准硬度块；

12.测试循环：半自动，手动；

13.标准：符合甚或超越ISO, ASTM, JIS和(Nadcap)等标准规定；

14.载荷精度：低于100gf时： <0. 5%，100gf- -1kgf时： <0. 25%.提供技术证明文件加盖公章；

15.显示精度： 0.1 HY, HK，0.5 HB

16.硬度转换：洛氏，表面洛氏，布氏，里氏和抗拉强度

17.统计分析：测试次数，最大值，最小值，平均值，最大注，标准偏差，随着新数据的产生而实时更新；

18.数据存储： 120Gb固态硬盘，RAID系统

19.数据接口： USB, RJ45-LAN, BLAN, RS -232

20.保荷时间：默认10秒，用户自定义1-250秒(增量为1秒)

21.全自动：电动Z轴，自动对焦

22.测试空间：纵高200mm,喉深170mm

23.操作温度： 10° C- 35° C,无凝结

24.环境湿度： 10% - 90%，无凝结

25.电源： 100VAC - 240VAC, 50/60Hz，单相

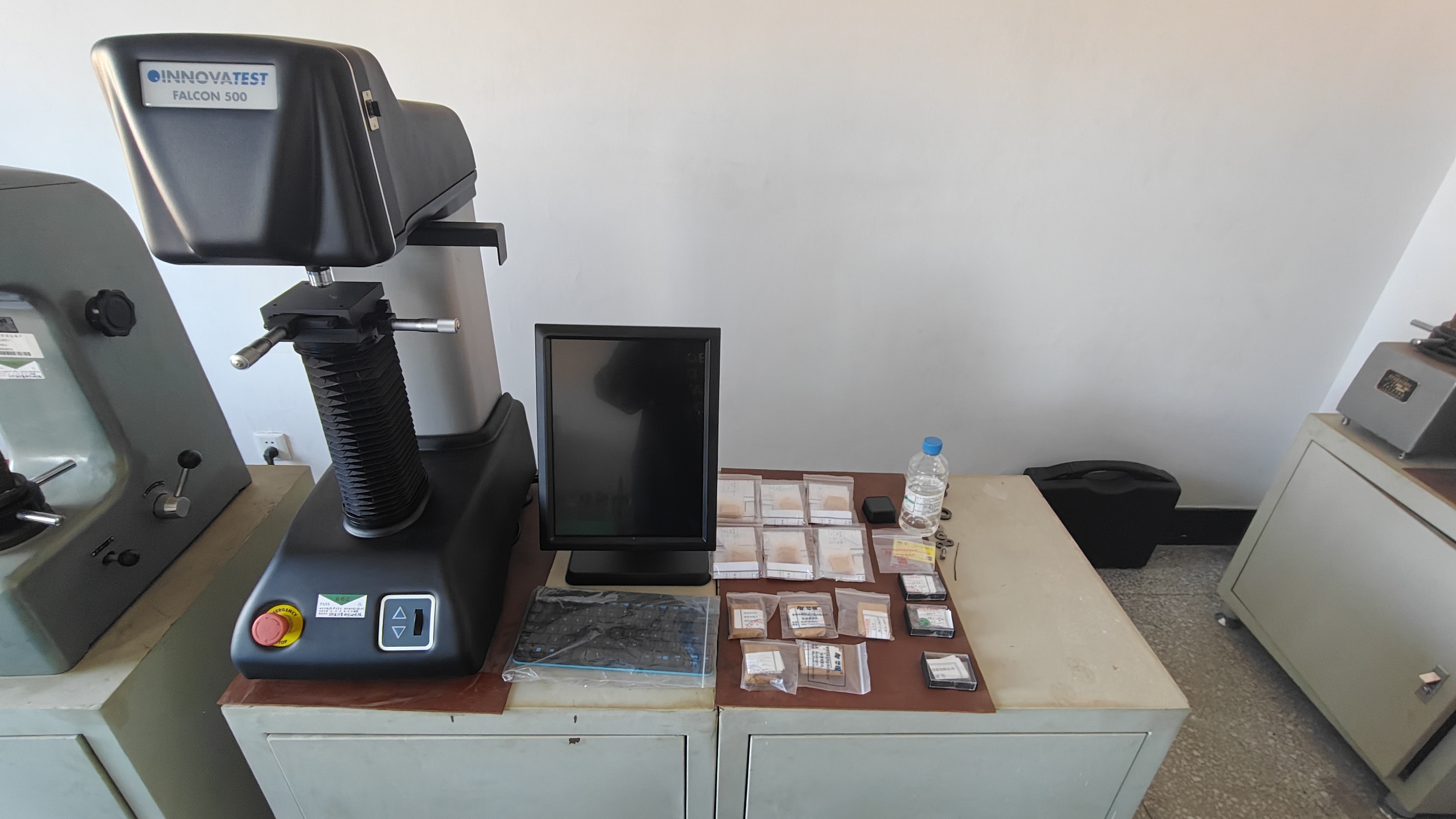

照片

3.设备检定

出厂编号：YD-YD-07；

校准结论：合格；

校准周期：12个月；

溯源单位：中国计量科学研究院

计量检定机构授权证书号： (国)法计(2022)01005号

4.使用说明

略。

5.操作规程

略
