1.用途特点

1.1主要用途及使用范围

①二维尺寸与轮廓测量

JVB500C 搭载智能对焦与图像处理技术，支持一键快速完成工件的二维尺寸（如长度、宽度、直径）、角度及轮廓测量。其 7：1 变倍镜头可实现 20X-140X 放大，搭配 21 点矩阵标定，确保数据准确性，适用于精密零件的尺寸验证。

②自动化比对与报告生成

开放式测量软件兼容 CAD 图纸导入，可自动比对实测数据与设计图纸，生成检测报告。这一功能助力智能制造升级，减少人工误差，提高生产效率。

③三维轮廓测量（选配）

可选配接触测头或激光测量模块，实现空间坐标点位的自动测量，方便检测零件的三维轮廓尺寸、形状及位置精度，满足复杂几何形状的检测需求。

④多行业应用

适用于手机配件、家电制品、机械配件、精密夹具、塑胶、五金、电脑周边行业及精密冲压件等领域，覆盖从微小电子元件到大型机械零件的检测。

1.2产品特点

①高精度与稳定性

花岗岩底座与导轨设计：工作台及底座采用高精度花岗岩，强度高且稳定性好，导轨直接架在双零级花岗岩台面上，保证运行精度。

分辨力与测量精度：分辨力达 0.5μm（可选 0.1μm），X/Y 轴测量精度为 (3+L/200)μm，Z 轴精度为 (5.0+L/200)μm，满足精密制造需求。

②快速变倍与多光源配置

连续变倍物镜：自主研发的物镜可快速改变图像放大倍率，适应不同工件测量需求。

PLC 全角度智能照明：五环八区表面光（带激光指示器）与底部平行光组合，满足不同表面材质的测量需求。

③智能化操作与软件功能

集成化电路设计：软件操作简单，功能强大且稳定可靠，支持鼠标、摇杆双模式控制。

自动学习与批量测量：可记录测量路径、对焦、选点等操作，实现自动学习与批量测量，提高效率。

统计分析功能：内置测量资料统计模块，支持数据批量处理与分析。

④人性化设计与维护便利性

可选配模块：支持接触测头、激光测量等模块扩展，提升设备灵活性。

防尘与清洁设计：测量平台易清洁，机身外壳防尘，延长设备使用寿命。

⑤适应复杂环境

环境适应性：适合温度 20℃±5℃、湿度 45%-75% 的环境，确保在不同车间条件下稳定运行。

2.技术参数

主要技术指标：

测量范围：0~500mm；

不确定度/准确度等级/最大允许误差：二等；

1.主机

1.1测量行程(m)： 500X400X200;

1.2机台承重(kg)：≥30：

1.3机台底座、立柱、工作台材质：高精度花岗岩：

1.4操作方式：全自动控制：

1.5传动方式：丝杆传动：

1.6马达控制方式：智能一体化控制(鼠标、摇杆)：

1.7镜头：自主研发自动变焦镜头：

1.8放大倍率：光学放大倍率： 0.7XX-4.5x， 影像放大倍率： 28X-145X：

1.9 CCD： 高清晰彩色专用CCD, 130万像素：

1.10光栅尺：≤0.05 um反射式光栅尺：

1.11导轨、丝杆：台湾上银(HIWIN)：

1.12光学尺解析度(um)： 0.5：

1.13测量精度(XY方向) um： 2. 5+L/200Lum;

1.14测量速度(mm/s)： X轴：150； Y轴：150； Z轴：80；

1.15重复性： 2um;

1.16光栅传感器： 0.5um;

2.光源：PCL全角度智能程控照明系统；三环八区表而光+底部平行光。

3.软件功能

3.1能检测筛网测量功能和内外尺寸、螺纹测量功能，能够生成CAD图纸：

3.2具有重新测量功能、修改编辑及查看寻遍状况功能：

3.3可以修改元素名称及尺寸名称，以与客户图纸一致：

3.4可以运行程序的过程中暂停执行程序，并对某元素修改后，继续向下测：

3.5批量设置元素的公差带及名义值：

3.6可建立多重工件坐标系，并可以建立多重Z轴坐标系：

3.7符合国家标准的形位公差计算能力：

3.8 快速精准的影像对焦功能：

3.9免费提供软件升级服务。

4.电脑：市场在售主流商务机1套，操作系统： win11 及以上版本。

5.激光打印机：市场在街主流品牌。

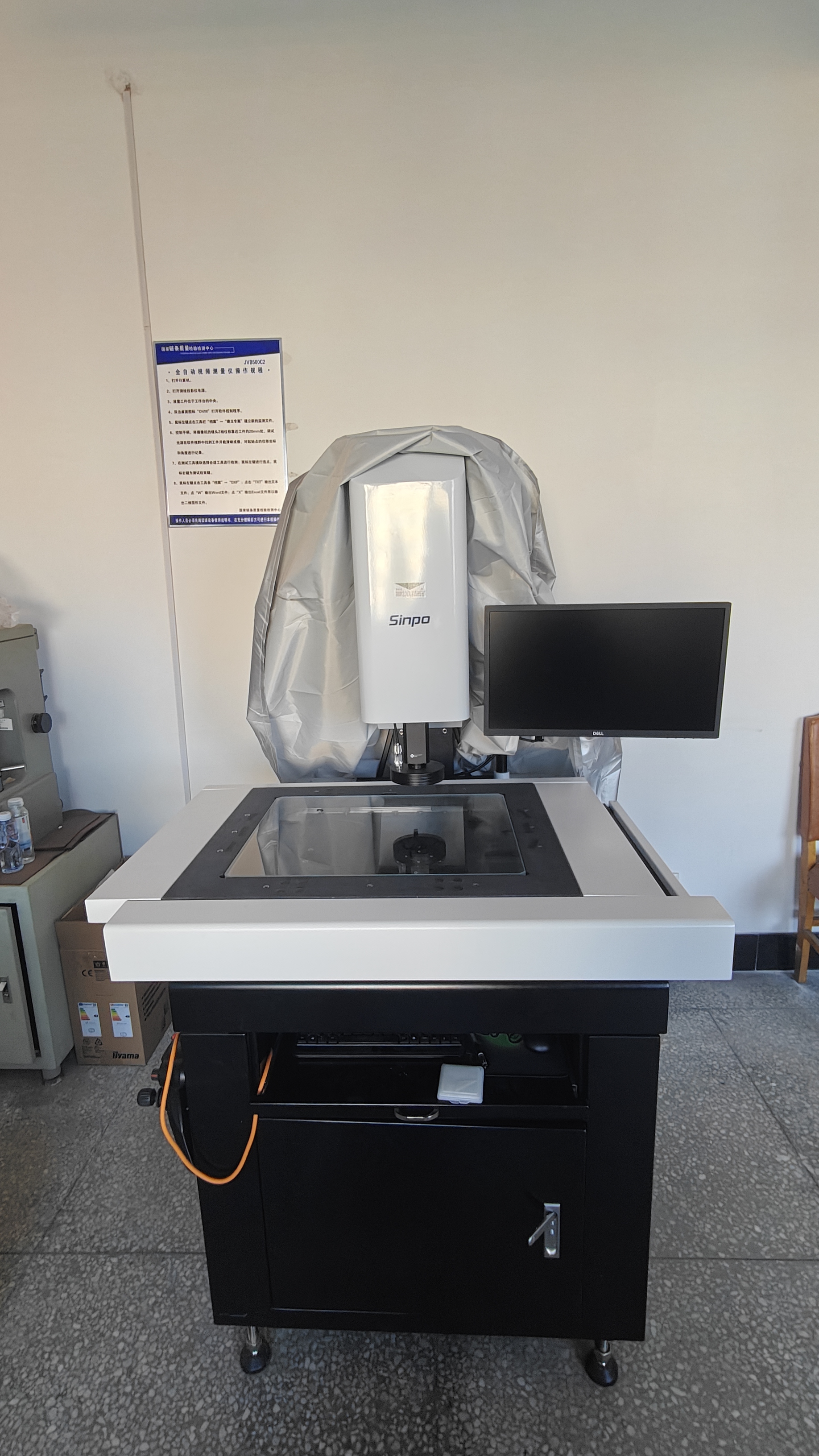

照片

3.设备检定

出厂编号：YD-TYY-01；

校准结论：合格；

校准周期：12个月；

溯源单位：中国计量科学研究院

计量检定机构授权证书号： (国)法计(2022)01005号

4.使用说明

略。

5.操作规程

略
