资产编号
|
S2400530 |
规格 |
最大试验力600KN、拉伸行程600mm |
1.用途特点
1.1主要用途及使用范围
WDW系列微机控制电子万能试验机(以下简称试验机)，配备全数字测量控制系统及计算机系统。常规配置可实现金属、非金属材料的拉伸、压缩、弯曲试验，配备相应的附件后可完成金属和非金属材料的剪切、剥离、撕裂、握持、顶破、刺破、杯突、蠕变、持久、应力松弛、底周循环及在高温、低温、潮湿、水浴、盐雾等各种环境下的材料力学性能试验。
广泛应用于冶金、建材、机械、航天航空、石化、橡胶、塑料、纺织、医学等行业的科研、教学、质量检测领域。其设计依据标准：GB/T3159一 92《液压式万能试验机》。
1.2产品特点
项目 |
特点说明 |
主机 |
主机为门式等强度框架结构，整机刚度高。可选用单空间或双空间工作方式 |
RMC移动控制盒 |
是国内独有的具有移动横梁微调、快\慢、步进等多种控制功能。 |
引伸计 |
可配应变片式引伸计(小变形)；光电编码器式引伸计(大变形);非接触视频引伸计。 |
计算机系统 |
配有中文WindowsXP/2003/7操作平台下的综合软件包。网络化管理，开放式软件平台，支持用户自定义试验软件。软件支持GB、ASTM、 DIN、 ISO 等试验方法标准。 |
双操作系统 |
配备大屏幕液晶显示屏及操作面板独立操作试验，也可以联接计算机系统，采用鼠标、键盘操作。全数字测控系统：分辨力高，全量程范围内不变化，且内外不分档。 |
传动系统 |
采用了全数字伺服系统驱动，圆弧同步带轮减速，德国精密滚珠丝杠传动。由于甩掉了传统的涡轮蜗杆减速机，主机功率损耗小，传动无间隙，运行平稳。响应快，噪声低【低于65dB (A) 】。 |
2.技术参数
型 号 |
WDW-600 |
参 数 |
|
试 验 力 |
最大试验力（kN） |
600 |
有效测量范围（FS） |
0.4%~100%（内外不分档） |
示值相对误差 |
±0.5% |
力值分辨力 |
1/ 500000（全程分辨力不变） |
测力传感元件 |
轮辐式测力传感器 |
位 移 |
测控范围(mm) |
0~1500 |
横梁工作行程(mm) |
1500(加高300) |
示值相对误差 |
±0.5% |
分辨力(mm) |
0.001 |
变 形 |
标距(mm) |
50 |
量程(mm) |
10 |
示值相对误差 |
±0.5% |
有效测量范围(FS) |
0.2%~100% |
分辨力 |
1/ 500000 |
速 度 |
横梁移动速度(mm/min) |
0.0025~250（无级调速，任意设置） |
速度相对误差 |
±0.5% |
控 制 参 数 |
控制方式 |
全闭环控制 |
试验力速率(%FS/min) |
0.01~100 |
控制精度 |
±0.5% |
应变速率范围(/S) |
0.0025~0.05 |
控制误差 |
±0.5% |
试验 空间 |
试验空间净宽(mm) |
650 |
移动横梁最大行程) |
800 |
拉 伸 |
圆试样直径(mm) |
φ5~φ65 |
板试样厚度(mm) |
0~54 |
板试样宽度(mm) |
≤100 |
压缩装置上、下压板尺寸(mm) |
φ120 |
弯曲 装置 |
弯曲支辊距离(mm) |
80~480 |
支撑辊径(mm) |
φ30 |
压辊直径(mm) |
φ30 |
主机功率(kW) |
5.5 |
电源 |
380V；50Hz；5kW |
主机外尺寸(mm) (长X宽X高) |
1320 X 790 X 3100 |
整机净重(kg) |
3100 |

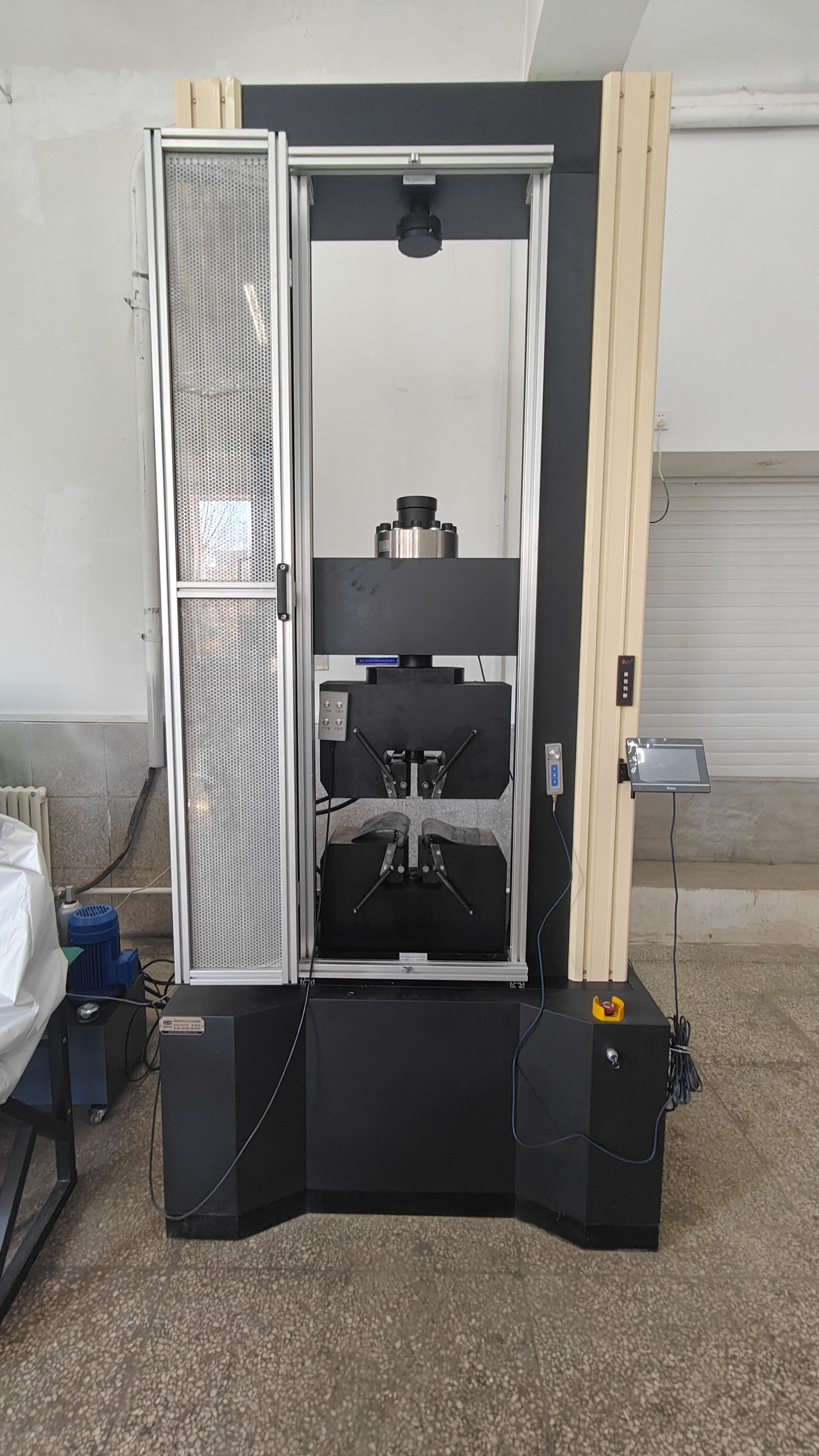

照片
3.设备检定
出厂编号：QD-LL-06；
检定依据：JJG475-2008；
检定结论：1级合格；
检定周期：12个月；
计量检定机构授权证书号: (国)法计(2022)01005号
